近年來，歐洲經(jīng)濟(jì)區(qū)(歐洲同盟、歐洲安閑貿(mào)易協(xié)會(huì)成員國，瑞士除外)市場上銷售的商品中，CE認(rèn)證使用越來越多，加貼CE認(rèn)證的商品表示其符合安全、衛(wèi)生、環(huán)保和消費(fèi)者保護(hù)等一系列歐洲指令表達(dá)的要求。
除此之外，世界上大多數(shù)國家和地區(qū)對(duì)涉及安全、衛(wèi)生、環(huán)境保護(hù)等項(xiàng)目的產(chǎn)品，要求在進(jìn)入市場之前必須取得安全認(rèn)證。所以，目前UL標(biāo)志也已成為世界著名的安全認(rèn)證標(biāo)志之一。
我們平時(shí)使用的車鑰匙、電子秤、玩具車等紐扣電池都是屬于鋰離子電池，因?yàn)樗w積小、重量輕，性能很強(qiáng)，所以也有著“終極動(dòng)力”和“綠色能源”之稱。固然是綠色能源，但是保險(xiǎn)性也是很重要的，新聞中充電爆炸、起火等安全問題時(shí)常發(fā)生，所以我們在選擇的時(shí)候就應(yīng)該更加謹(jǐn)慎，除了看CE認(rèn)證外，還要通過UL認(rèn)證來看鋰離子電池的保險(xiǎn)性能測試，這樣更能保障我們
紐扣電池的安全性能。UL認(rèn)證具體是什么呢？請參考如下：
1殼體
紐扣電池殼體應(yīng)有充足的強(qiáng)度和剛度足以抵抗所濫加的壓力，而不致引起著火。用戶可替換的鋰離子電池應(yīng)有充足的強(qiáng)度而不致于傷到人。
2電解質(zhì)
用戶可更換的電池不該含有壓力蒸氣或噴出傷害眼睛的有毒蒸氣和液體，或電池殼體在正常實(shí)施室條件下(溫度23℃)受攻擊時(shí)漏出的液體應(yīng)小于5ml。
3、使用
鋰電池應(yīng)當(dāng)在使用時(shí)采取措施避免不正常的充電電流，測試的電池有一個(gè)可接受的充電電流Ic，在不正常條件下，應(yīng)當(dāng)在終端產(chǎn)品中采用保護(hù)措施。
4、漏液
漏液或泄漏質(zhì)量損失標(biāo)準(zhǔn)，電芯或電池的質(zhì)量最大損失不超過1g0.5%，1～5g0.2%>5g0.1%。
5、機(jī)械試驗(yàn)
(1)擠壓：通過一個(gè)直徑為32mm的液壓活塞對(duì)電池兩個(gè)平的表面施加壓力13KN(壓強(qiáng)17.2Mpa)，當(dāng)達(dá)到最大壓力后泄壓。樣品不起火、不爆炸。
(2)撞擊：以直徑15.8mm的棒放在樣品中心，讓重量9.1Kg的重物從610mm高度落到試樣上。樣品不起火、不爆炸。
(3)加速度：電池放在固定夾具上，分別沿三個(gè)相互垂直的方向加速(加速要求：初始3ms內(nèi)最小平均加速度應(yīng)達(dá)到75g，峰值加速度介于125-175g)。試驗(yàn)溫度20±5℃。樣品應(yīng)不起火、不爆炸，另外樣品不漏液。
(4)振動(dòng)：電池經(jīng)受簡單的調(diào)諧振動(dòng)(沿3個(gè)相互垂直的方向)，振動(dòng)頻率在10-55Hz范圍內(nèi)以1Hz/min的速率變化，在90-100min內(nèi)恢復(fù)回來，振幅為0.8mm。樣品應(yīng)不起火、不爆炸、不泄漏。
(5)熱沖擊：樣品在一自然對(duì)流或強(qiáng)制對(duì)流烘箱中加熱，烘箱溫度以5±2℃/min速度升溫至150℃，并保持10min后停止。樣品應(yīng)不起火、不爆炸。
(6)熱循環(huán)測試：電池放于測試室內(nèi)并承受以下循環(huán)：
?、?0min內(nèi)升溫至70±3℃，保溫4h。
②30min內(nèi)降溫至20±3℃，保溫2h。
?、?0min內(nèi)升溫至40±3℃，保溫4h。
④30min內(nèi)降溫至20±3℃。
?、葜貜?fù)上述循環(huán)9次。
?、?0次循環(huán)后，電池放置7天待檢。樣品應(yīng)不起火、不爆炸、不漏液。
(7)高空模擬：樣品電池在絕對(duì)壓力為11.6Kpa(1.68psi)、20±3℃(68±5°F)條件下貯存6小時(shí)。樣品電池不爆炸或起火,不能有穿孔或泄漏。（力源紐扣電池通過高低溫存儲(chǔ)實(shí)驗(yàn)完畢后，電池表面都不存在生銹、漏液、爆炸等不良情況。）
6、充放電試驗(yàn)
(1)充放電循環(huán)：測試溫度25℃，電芯按照制造商的要求進(jìn)行充放電循環(huán)，循環(huán)至容量為初始標(biāo)稱容量的25%時(shí)或連續(xù)循環(huán)90天后終止。樣品應(yīng)不出現(xiàn)任何安全性事件。
(2)短路試驗(yàn)：用阻值小于0.1Ω的銅線對(duì)電池正負(fù)極進(jìn)行短接，電池放電直至起火或爆炸，或直至電池完全放電，殼體溫度重新降至室溫停止(試驗(yàn)在室溫60±2℃情況下進(jìn)行)。樣品應(yīng)不起火、不爆炸，外殼或電池殼體溫度不超過150℃。
(3)非正常充電測試：正常放電完畢，以3倍于正常充電電流的電流充電。不起火，不爆炸。
(4)強(qiáng)制放電試驗(yàn)：電芯室溫完全放電，與一定數(shù)量的同型號(hào)新電芯串聯(lián)后，對(duì)形成的電池組進(jìn)行短路測試。樣品應(yīng)不起火、不爆炸。
(5)過充：電池在滿電條件下以3C,10V恒流、恒壓對(duì)電池進(jìn)行充電，當(dāng)電流達(dá)到100mA時(shí)，轉(zhuǎn)為恒壓充電48小時(shí)。（力源紐扣電池通過高低溫充放電試驗(yàn)完畢后，電池表面都不存在生銹、漏液、爆炸等不良情況。）
7、標(biāo)識(shí)

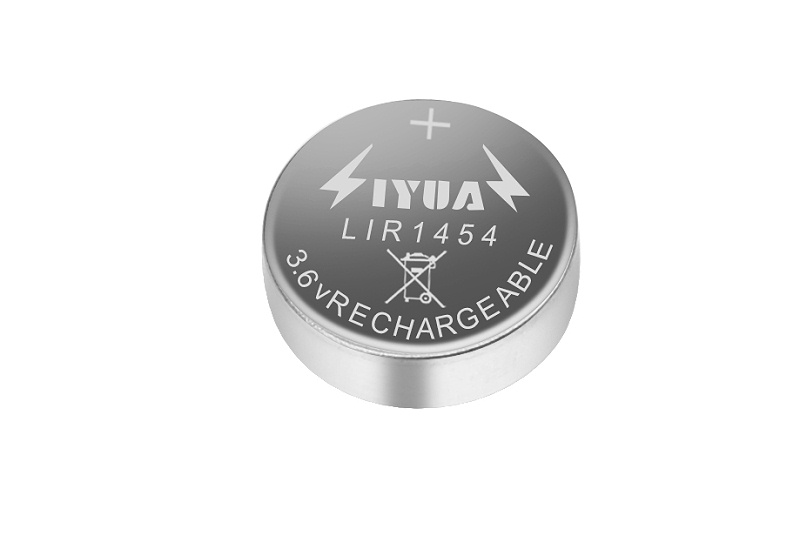

電池應(yīng)標(biāo)識(shí)制造商名字、商標(biāo)名或商標(biāo)、款式設(shè)定。例如：力源電池，圖片如下：
更多資訊，歡迎關(guān)注www.symdyy.com
全國服務(wù)熱線
力源電池科技（深圳）有限公司
